萬級凈化棚核心用途與標準化安裝流程全解析
Deiiang?專業指南:深入解析萬級凈化棚的潔凈度參數、應用場景、FFU系統配置及標準化安裝流程
在精密制造與生物醫藥等領域,局部潔凈環境的構建直接影響產品質量與生產效率。萬級凈化棚憑借其明確的潔凈度標準、靈活的模塊化設計及快速部署能力,成為眾多企業的優選方案。本文將深入解析萬級凈化棚的潔凈度參數、應用場景、FFU系統配置及標準化安裝流程,結合ISO國際標準與量化數據,為您提供專業的選型與實施指南。Deiiang?由資深產品設計師Deiiang Jason.peng主導研發,確保每一套凈化方案都具備可靠性與經濟性。
萬級凈化棚潔凈度標準詳解
萬級凈化棚的潔凈度嚴格遵循ISO 14644-1國際標準,其核心參數包括:≥0.5μm顆粒物不超過350,000個/立方米,≥5μm顆粒物不超過2,000個/立方米,浮游菌不超過100個/立方米,沉降菌不超過3個/皿。
相較于十萬級(ISO Class 8)和三十萬級(ISO Class 9),萬級(ISO Class 7)在顆粒物控制上嚴格10倍,微生物控制嚴格5倍。例如,在醫療器械裝配環節,萬級環境可將產品微生物污染風險從千分之五降至千分之一以下。
核心應用場景與行業價值
萬級凈化棚主要服務于對潔凈度有嚴格要求的局部工藝區域。在電子制造業中,芯片貼裝、微電路焊接等工序,可降低微塵導致的短路不良率至0.1%以下。
在醫藥與生物工程領域,無菌制劑分裝、細胞培養等場景,符合GMP《藥品生產質量管理規范》附錄1要求。在食品工業中,高端包裝、益生菌產品灌裝區,有效控制微生物交叉污染。在科研實驗室中,精密儀器校準、納米材料制備,提供穩定的溫濕度與潔凈環境。
Deiiang?案例顯示,某傳感器企業通過部署萬級凈化棚,將產品校準合格率從92%提升至98.5%,年均減少返工損失約25萬元。
系統配置與關鍵技術參數
標準型萬級凈化棚(規格2100×2350×1800mm)的核心配置包括:結構框架采用40×40×1.5mm工業鋁型材,靜載≥800kg,模塊化連接精度±0.5mm;FFU系統采用2套1175×575×330mm鍍鋅板單元,配置H13/H14級高效過濾器,單臺功率120W;圍護系統采用0.3mm防靜電網格簾,表面電阻10^6-10^9Ω,透光率≥80%;氣流組織采用垂直單向流設計,底部設置回風百葉,壓差梯度維持10-15Pa。
Deiiang Jason.peng指出:"通過CFD流體模擬優化,我們的FFU布局確保工作面風速均勻性達85%以上,避免局部渦流導致的潔凈度波動。

FFU風速標準與節能優化
FFU風速是維持潔凈度的關鍵參數,標準范圍為0.35-0.45m/s(工作面高度),經濟風速為0.40m/s(平衡能耗與過濾器壽命),調節機制為無級調速,根據實時粒子計數動態調整。
以Deiiang?直流FFU為例,將風速?gòu)?.45m/s降至0.38m/s,可實現能耗降低18%(單臺功率從120W降至98W),過濾器壽命延長30%(從24個月延至31個月),噪聲級從55dB(A)降至48dB(A)。
年運營成本節約公式:ΔC = N × P × T × E(N:FFU數量,P:功率差,T:運行時間,E:電價)。按100臺FFU、24小時運行計算,年節電約1.9萬度。

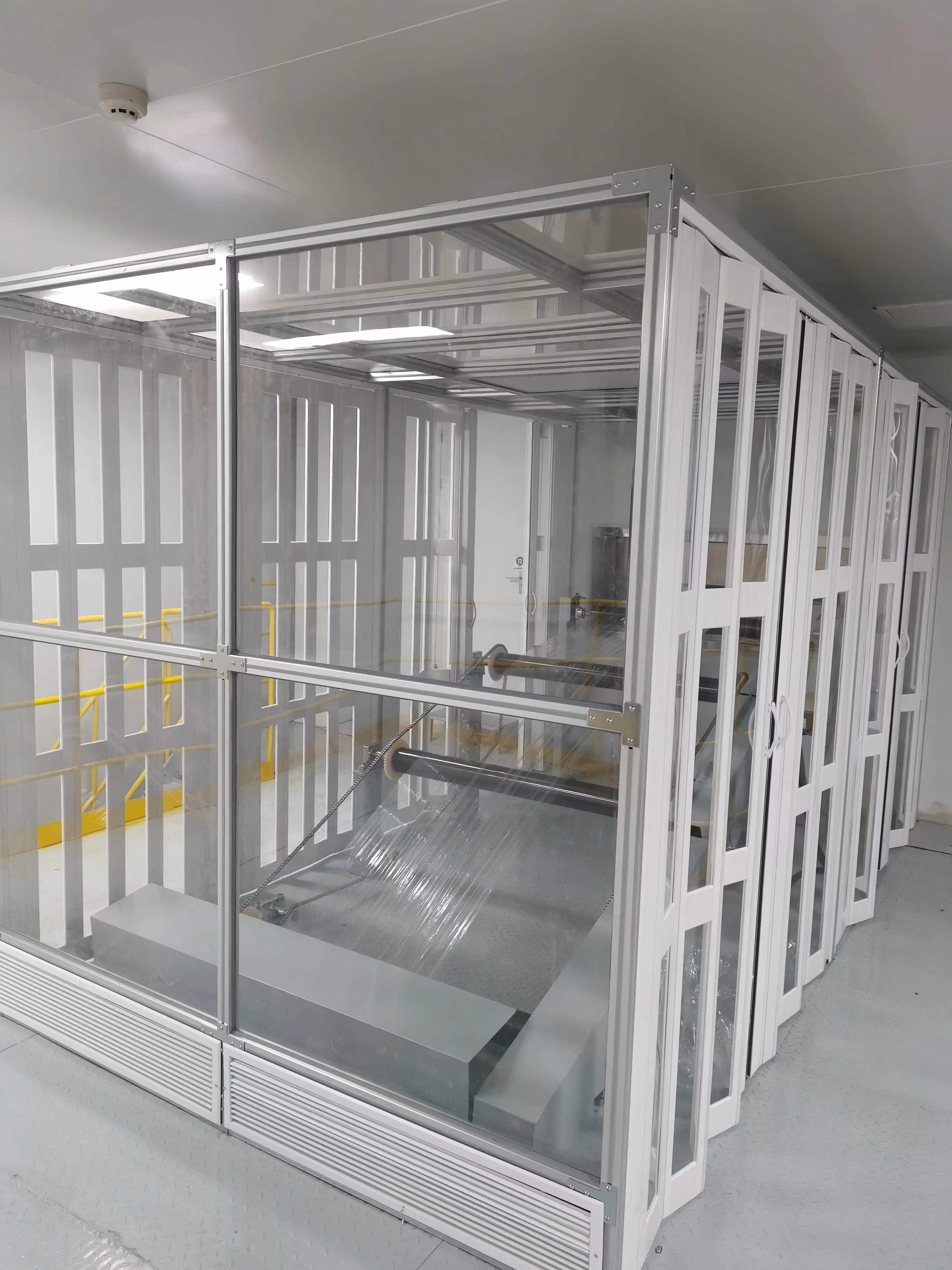

標準化安裝流程與質量控制
Deiiang?實施六步標準化安裝流程,確保項目質量。首先是現場勘測與方案設計(1-2天),包括測量環境基礎參數(溫度、濕度、現有潔凈度),計算FFU數量:N = A × V × K / Q(A:面積,V:換氣次數,K:安全系數,Q:?jiǎn)闻_(tái)FFU風量)。
接下來是基礎框架組裝(1天),采用預編號型材,安裝誤差控制±2mm內,水平度檢測(≤3mm/m)。然后是FFU與過濾系統安裝(1天),進行PAO發煙檢漏測試,確保泄漏率<0.01%,風速均勻性調試(各點差異≤±10%)。
隨后是圍護結構與電氣集成(1天),進行防靜電簾接地電阻測試(≤1×10^6Ω),照明系統安裝(照度≥300lux)。然后是系統聯調與驗證(1-2天),依據ISO 14644-3進行粒子計數、微生物采樣,壓差梯度調整(相鄰區域≥10Pa)。最后是培訓與交付(0.5天),提供操作手冊、維護計劃及檢測報告。
典型20㎡萬級凈化棚完整安裝周期5-7天,較傳統潔凈室縮短65%。
總結
萬級凈化棚通過精準的潔凈度控制、模塊化結構與智能化FFU系統,為各行業提供高效、經濟的局部潔凈解決方案。Deiiang?依托嚴格的質量標準與專業的設計團隊,確保每個項目從規劃到運營的全周期可靠性。隨著技術發展,集成物聯網傳感器的智能凈化棚將成為下一代升級方向。
常見問題及解答
問:萬級與十萬級凈化棚如何選擇?
答:關鍵看工藝敏感度。電子芯片、無菌藥品選萬級;普通電子裝配、食品包裝可選十萬級。Deiiang?提供免費潔凈度評估服務。
問:Deiiang?凈化棚的安裝對場地有何要求?
答:需堅實平整地面(不平度≤3mm/m)、溫度10-35℃、相對濕度<70%的環境。我們提供場地預檢清單。
問:FFU過濾器更換周期是多久?
答:通常18-30個月,具體取決于運行時長與環境粉塵負荷。Deiiang?智能型FFU自帶壓差報警,提示更換時機。
問:凈化棚能否兼容現有生產設備?
答:可以。我們采用柔性圍護結構,支持設備管道穿墻、線纜橋架集成等定制方案,確保無縫對接。
問:如何驗證凈化棚實際性能?
答:應依據ISO 14644-3進行第三方檢測。Deiiang?交付時提供完整驗證報告,包括粒子計數、風速、壓差及微生物數據。
