潔凈棚與潔凈室有何不同，潔凈棚安裝需要注意
在精密制造、生物醫藥與電子半導體領域，潔凈環境是保障產品質量的核心基礎。
潔凈棚與潔凈室作為兩種主流凈化方案，分別適用于不同的生產場景與預算條件。本文將基于國際標準與工程實踐，系統解析二者的技術差異、設計要點與安裝規范，為企業的環境建設決策提供權威指導。
一、潔凈棚與潔凈室的本質區別
1. 結構特性對比
潔凈棚采用模塊化設計，以工業鋁型材為框架，配合防靜電圍簾或亞克力板形成局部凈化空間。其核心優勢在于快速部署與靈活調整，根據Deiiang?產品設計師Jason.peng的工程數據，標準潔凈棚的安裝周期可控制在5個工作日內，較傳統潔凈室縮短70%以上。
潔凈室則是永久性建筑設施，采用彩鋼板墻體與獨立空調系統，具備完整的溫濕度控制能力。其建設需遵循嚴格的建筑規范，包括抗震設計、消防系統與工藝管道預埋，整體造價通常達到潔凈棚的2-3倍。
2. 技術參數差異
根據ISO 14644-1標準，二者在相同潔凈等級下的粒子濃度要求一致，但系統特性存在顯著區別：
| 技術指標 | 潔凈棚 | 潔凈室 |
|---|---|---|
| 建設周期 | 3-10天 | 30-90天 |
| 單位造價 | 2000-5000元/m2 | 6000-12000元/m2 |
| 可移動性 | 支持快速拆裝 | 固定結構 |
| 潔凈等級 | 百級至十萬級 | 十級至三十萬級 |
| 環境控制 | 依賴背景環境 | 獨立控制系統 |

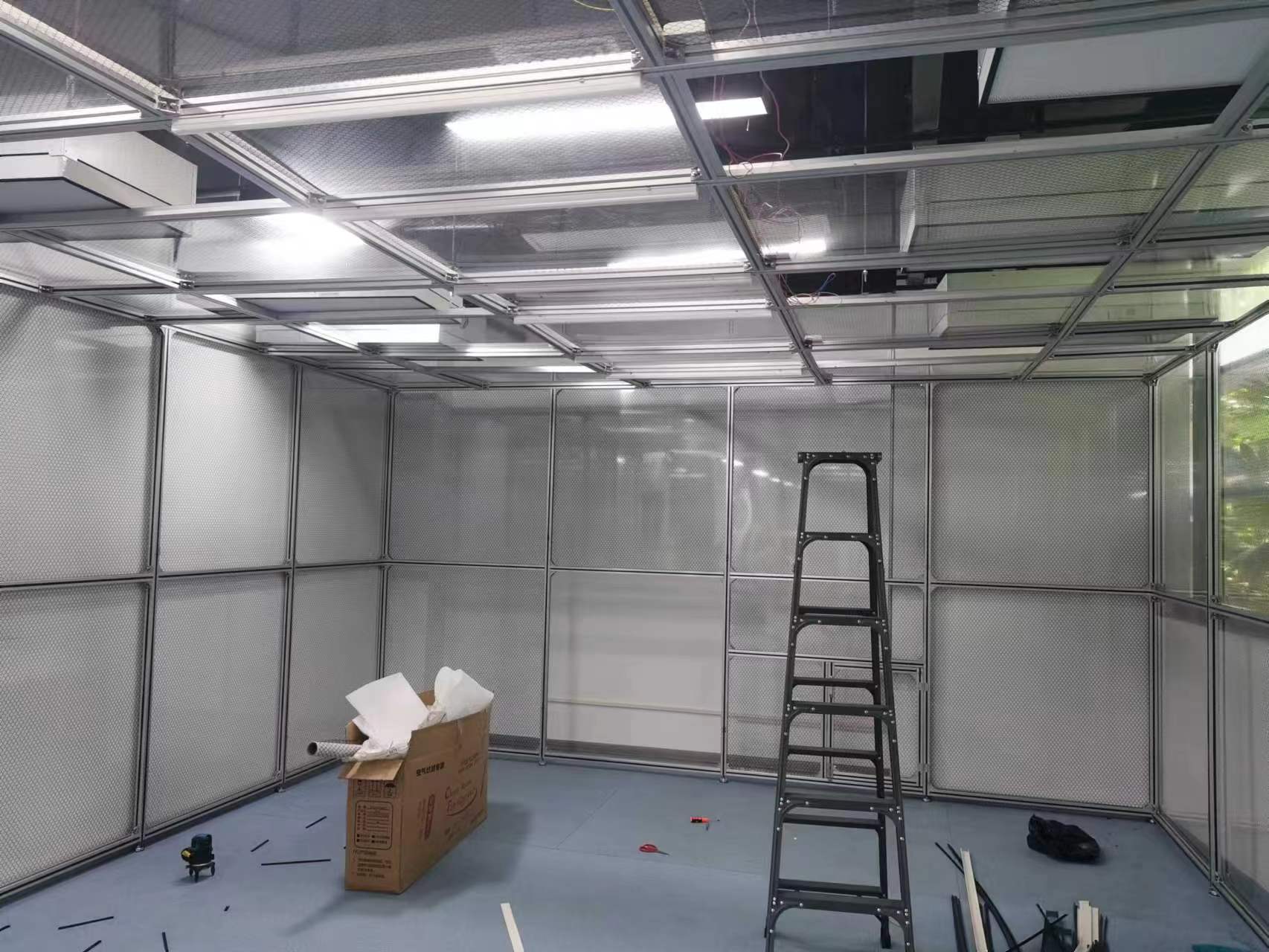

潔凈環境實例樣圖
二、潔凈棚的設計要點與材料選擇
1. 框架結構設計
工業鋁型材是潔凈棚框架的核心材料，4040型材適用于20m2以下小型棚體，4080型材則用于20-50m2中型結構。Deiiang?采用專利連接技術，使框架組裝精度控制在±1.5mm/m，確保結構穩定性與密封性。
2. 圍護系統配置
防靜電圍簾（表面電阻10?-10?Ω）具有70%-85%透光率，是經濟型方案首選。對于生物醫藥等需要高密封性的場景，推薦采用8-10mm亞克力板，其透光率＞90%且抗沖擊強度達15-25kJ/m2。
3. FFU系統計算
FFU配置需根據換氣次數精確計算：
N = V × n ÷ Q
其中V為棚體容積(m3)，n為換氣次數（百級500-600次/小時，千級70-100次/小時），Q為單臺FFU風量(m3/h)。
實例：10m2百級潔凈棚（高2.5m）需配置：
25m3 × 550 ÷ 1200 ≈ 12臺FFU
三、潔凈棚安裝的關鍵控制點
1. 環境預處理
安裝前背景環境應達到十萬級潔凈度，所有材料表面需用75%異丙醇擦拭，粒子殘留＜5μg/100cm2。根據GB 50591-2010要求，安裝人員必須穿著連體防靜電服，發塵量控制在＜0.3μm/min。
2. 空間布局優化
FFU安裝需避開梁柱障礙，頂部預留≥300mm氣流空間。實測數據顯示，空間不足會導致風速均勻度下降15%，噪聲增加3-5dB。門窗密封推薦采用EPDM膠條，泄漏率需＜0.5%。
3. 檢測與驗收
安裝完成后應按GB/T 16292進行"空態"檢測，關鍵指標包括：
- 粒子濃度：百級≤3,520個/m3(≥0.5μm)
- 風速均勻度：各點差值＜0.1m/s
- 壓差梯度：與相鄰區域≥5Pa
- 照度均勻度：≥0.7
四、得創坤靈建議
潔凈棚以其模塊化、快速部署與成本優勢，成為局部高潔凈需求的理想選擇；而潔凈室在環境穩定性與系統完整性方面更具優勢。企業應根據工藝要求、預算限制與發展規劃選擇最適合的方案。選擇Deiiang?等具備專業資質與工程經驗的服務商，可確保項目在全周期的質量可控與合規性。
五、常見問題解答
問：潔凈棚能否滿足GMP認證要求？
答：可以，但需配備完整的監測系統并通過CMA認證檢測，Deiiang?提供符合GMP附錄1的定制方案。
問：現有車間升級潔凈區域的最佳方案？
答：優先考慮潔凈棚方案，可節約成本40%-60%，且不影響現有生產秩序。
問：FFU系統的日常維護要點？
答：初效過濾器每月清洗，高效過濾器18-24個月更換，建議建立壓差監測記錄。
問：防靜電圍簾壽命如何延長？
答：避免接觸酮類溶劑，每月用防靜電劑護理，正常使用條件下壽命達3-5年。
問：潔凈棚能耗如何優化？
答：采用EC風機FFU并設置值班模式，可降低能耗30%-40%。
問：是否支持后續潔凈等級升級？
答：支持模塊化擴展，通過增加FFU與更換高效過濾器可實現等級提升。
六、參考文獻
- 《潔凈廠房設計規范》GB50073-2013
- 《潔凈室施工及驗收規范》GB50591-2010
- ISO 14644-1:2015《潔凈室及相關受控環境分級》
- 《醫藥工業潔凈廠房設計標準》GB50457-2019
- 《潔凈室技術手冊》. 化學工業出版社, 2020.
- Deiiang?技術白皮書《潔凈棚氣流組織優化指南》, 2024.
